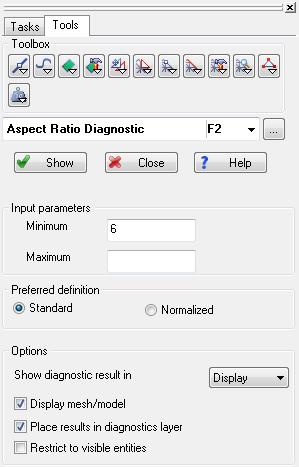

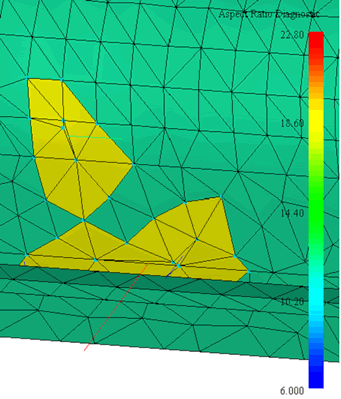

AMI(Autodesk Moldflow Insight)에서 Element의 색상 바꾸는 방법문제문제가 있는 요소 (Element)를 색을 다르게 표현하여 알아보기 쉽게 하고 싶습니다. 해결 방법제품의 특정 영역이 두드러지게 표시되도록 요소 색상을 변경하는 방법은 다음과 같습니다. 여기서는 aspect ratio 진단 도구(diagnostic tool)를 사용하여 설명하지만 거의 모든 진단 도구에 사용할 수 있는 절차입니다. 판넬에 있는 Mesh 메뉴로 이동합니다. Mesh Diagnostics에서 Aspect Ratio Diagnostic옵션을 선택합니다. . Mesh Diagnostics를 수행할 때 Place results in diagnostic layer 옵션을 체크합니다.. 다음 예는 Aspect Ratio가 6보다 큰 요소를 보여줍니다.  Layer display(도면층 표시, 가운데 아이콘)을 선택한 다음 클릭하여 새로 생성된 진단 결과 Layer의 색상을 변경합니다.  색상 섹션에서 Specify을 클릭한 다음, 선택 버튼을 클릭합니다..  문제 요소를 모형의 나머지와 부분과 구분하는 데 사용할 색상을 선택합니다. 여기서는 노란색을 선택했습니다. 종료를 클릭하여 변경을 마칩니다. Layer 창에서 Expand Layer 버튼을 클릭합니다.  확인을 클릭하여 Expand level 1을 적용합니다. 확장된 요소가 diagnostic layer에서 지정한 색상으로 나타납니다.
나머지 트라이앵글 요소가 있는 Layer를 켭니다.
주: 제품 형상을 더 정확히 해석하기 위해 원래 트라이앵글 요소의 표시를 변경할 수도 있습니다.
