외부에서 사용하기 위해 변형 쉐이프 내보내기

문제
Autodesk Moldflow에서 해석했던 부품의 변형 쉐이프를 분석하려고 할 때, 이 쉐이프에는 기하학적 표현이 필요합니다.  자세한 분석에 사용하기 위해 해당 형상을 내보내는 것이 좋습니다.  이 문서에서는 필요한 작업을 수행하는 절차를 설명합니다.

해결 방법
CAD 형상은 여러 가지로 이용됩니다.  설계 프로젝트의 아이디어를 표현하거나 유한 요소 해석 또는 유동 시뮬레이션을 위해 현재 제조된 부품을 표현하는 용도로 뿐만 아니라 추가 테스트와 최종 부품 파악에 필요한 RP 모델 제작에도 사용할 수 있습니다.

이러한 종류의 기능이 Autodesk Moldflow의 해석과  결합되어 금형의 수지의 흐름을 시뮬레이트할 때는 부품의 최종 상태를 표현하는 데 사용될 수 있습니다.  응력과 수축 여파로 인해 일부 금형에서 모든 플라스틱의 변형 현상이 발생하므로 최종 부품은 관심 대상입니다.  Autodesk Moldflow Insight를 사용하면 STL 파일을 통해 최종 변형 쉐이프를 내보낼 수 있습니다.

STL 파일은 3D Systems에 의해 생성되는 스테레오리소그라피(STL) CAD 소프트웨어의 기본 형식이며,  ASCII 형식과 이진 형식 두 가지 모두로 표현됩니다.  STL 파일은 공통 속성 없이 표면 형상, 즉 순수한 형상만을 표시하여 형상을 설명합니다.  이러한 파일은 다양한 CAD 프로그램과 RP산업에서 이용될 수 있습니다.  그 결과 관련성이 높아지며, 최종 부품 쉐이프를 STL 파일로 내보내는 기능이 모든 종류의 사후 Autodesk Moldflow 해석 가능성을 열어줍니다.

1. 먼저, 변형 해석을 수행해야 합니다.  해석을 통해 사용할 형상을 실제로 내보내기 위해 필요한 결과를 구합니다.  이 과정의 초기 프로세스 설정에 따라 변형 결과의 정확도가 결정됩니다.  즉, 실제 내보내기를 수행하기 위해 어떠한 매개변수도 지정할 필요가 없습니다.

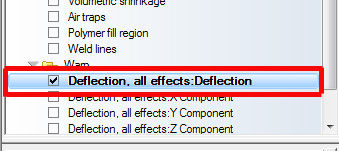

2. 총 변형인지 또는 방향 요소에 따른 변형인지에 따라 관심 대상 결과를 선택합니다.

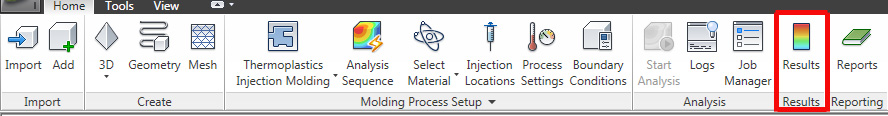

3. "Results" 하위 메뉴를 선택합니다.

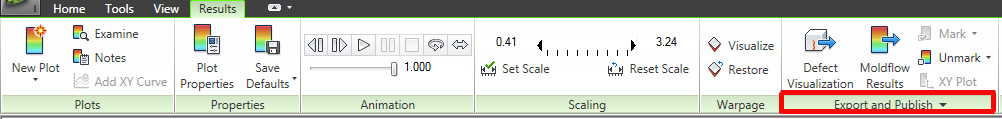

4. "Results" 하위 메뉴에서 "Export and Publish" 드롭다운 옵션을 선택합니다.



5. 이 드롭다운 메뉴에서 "Warp Shape"를 선택합니다.

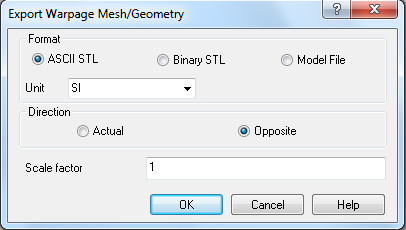

6. 내보내기 옵션 창에서 내보내려는 파일의 형식, 단위, 축적 비율 및 방향을 선택할 수 있습니다(반대 방향은 공기 마찰 최적화에 사용).

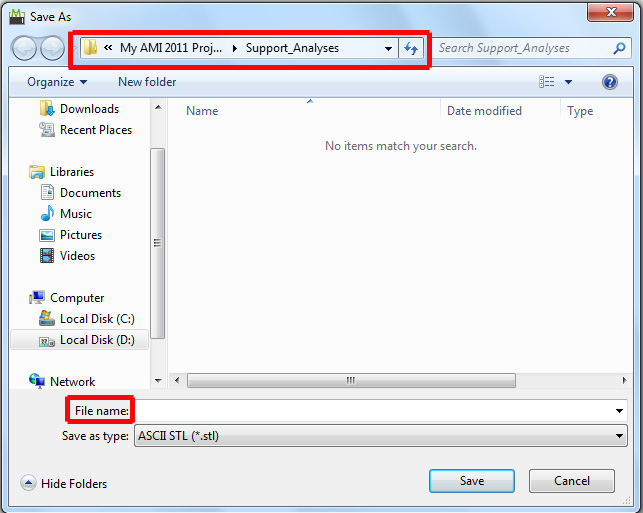

7. 마지막 화면은 일반적인 Windows 저장 화면입니다.  파일 저장 경로와 파일 이름을 선택할 수 있습니다.  파일의 필터는 내보내기 옵션에서 선택한 형식용 필터입니다.
